 ¤ Montaggio Staffe Givi SR115
Fai Da Te

Montaggio Staffe SR115 Givi su B400 K4
Bauletto E450 Simply
(by Landor)

Occorrente:

  • Cacciavite a croce

  • 2 chiavi da 13

  • 1 chiave da 10

  • 1 chiave a brugola

  • 1 taglierino robusto a lama larga (in alternativa un trapano con punta a fresa)

  • Molta pazienza …

In dotazione al materiale Givi ci sono degli utili foglietti d’istruzione per il montaggio; per chi ha la manualità di un bradipo, o la pigrizia di un orso in letargo, il consiglio è quello di spendere quei dieci euro e farlo montare a qualche officina (ma non fatevi trovare da StevenB …); per chi invece ha voglia di muovere le mani, ecco dettagliate istruzioni per l'uso...

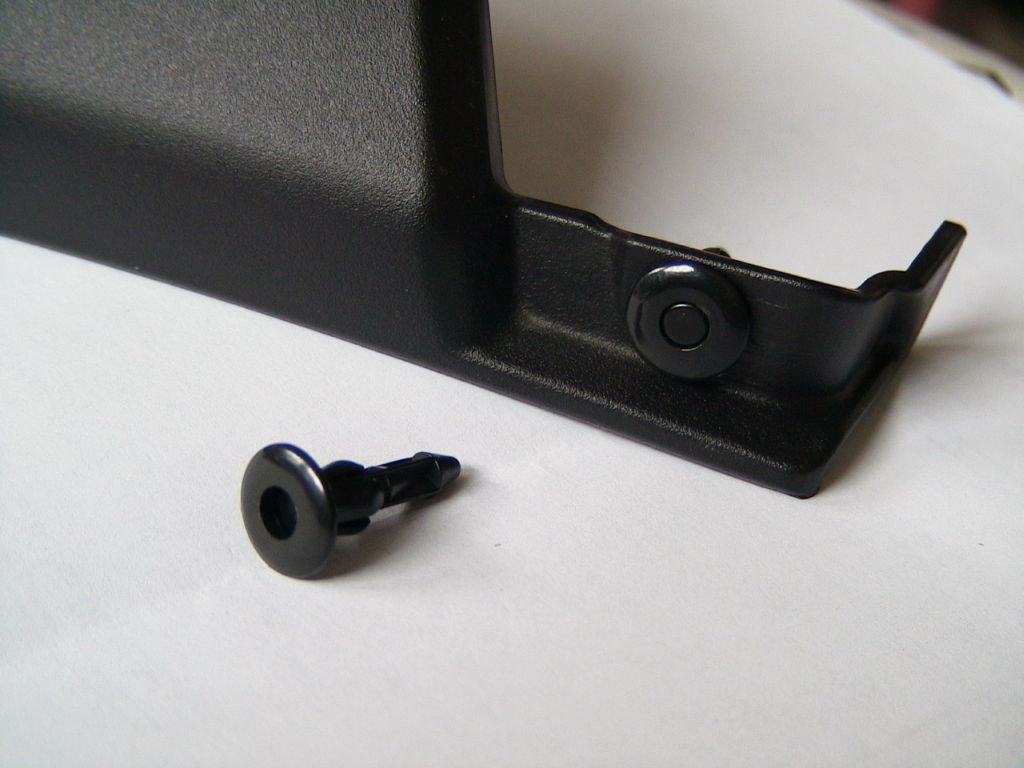

1. Iniziate smontando la plastica inferiore sotto lo schienalino del passeggero. Ci sono due mollette di plastica: premete al centro sul perno, poi sfilatele e togliete la mascherina di plastica.

2. Passate al cuscinetto sullo schienalino del passeggero: si smonta tirandolo verso il muso del burghy. E' attaccato con due molle a pressione nella parte superiore, mentre per quella inferiore c'e' una vite visibile da dietro sotto la plastica che avete smontato che tiene una staffetta di metallo rivettata al cuscinetto.

3. Smontate la plastica superiore dietro allo schienalino: ci sono due viti dietro al cuscinetto.

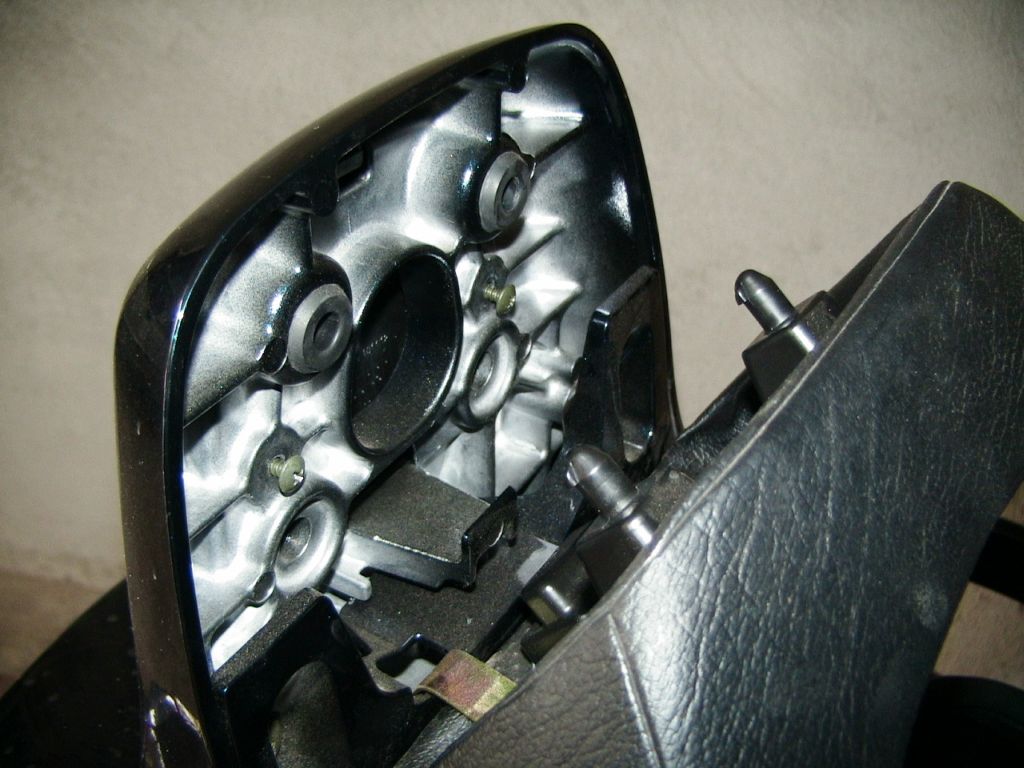

4. Togliete la maschera di plastica verniciata che copre anche la serratura del bauletto. Ci sono due viti dietro lo schienalino e due mollette di plastica sotto. Potete anche sfilare la guarnizione di tenuta della sotto-sella (almeno la parte posteriore).

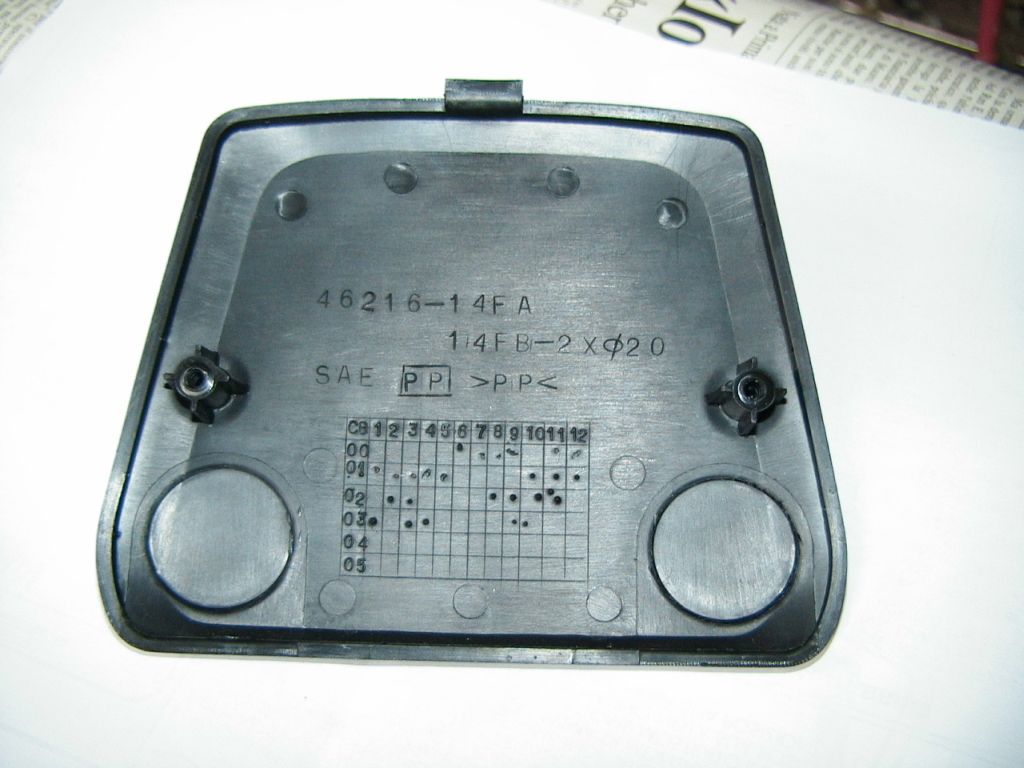

5. Bucate la plastica superiore come indicato dai segni pre-stampati (diametro 22mm).

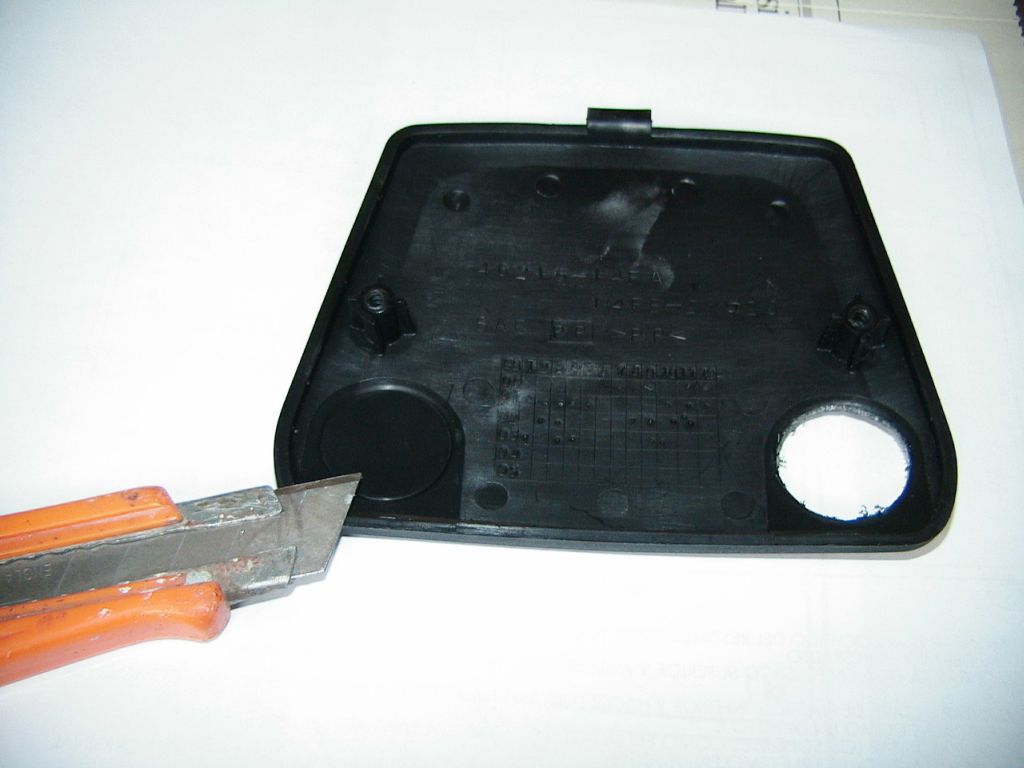

Io ho usato un taglierino, e poi dei colpetti di carta vetrata per rifinirlo. In alternativa potete bucare al centro dei segni con il trapano (con una punta da 5-6 mm) e poi usare lo stesso trapano con la punta a fresa fino ad arrivare al segno dei buchi (22mm).

6. A questo punto le istruzioni allegate alle staffe vi dicono di tagliare la plastica inferiore secondo dei tagli indicati sul retro della plastica. A me ad occhio sembravano troppo grandi e un po' antiestetici. In effetti questi tagli servirebbero a dare spazio agli attacchi inferiori (che sono dei distanziali cilindrici di diametro uguale a quelli superiori).
Ho deciso quindi che al posto dei tagli avrei praticato dei fori uguali a quelli fatti sulla plastica superiore. Ho segnato i centri dei buchi che avrei dovuto fare prendendo come riferimento la distanza da questi ai buchi delle mollette di plastica che tengono la plastica inferiore, ed ho bucato la plastica inferiore sempre con il taglierino.
L'inconveniente di questa soluzione e' che la plastica inferiore va quindi montata (così come quella superiore) assieme alle staffe (e NON dopo). Ciò pregiudica la possibilità di avvitare alla fine la vite che tiene la staffetta di metallo del cuscinetto che avete smontato al punto 2.

Le alternative sono:

  • non mettere più la vite...

  • procurarvi una molletta metallica tipo quella in foto <foto molletta> e avvitare la vite da davanti (vedi punto 9...)

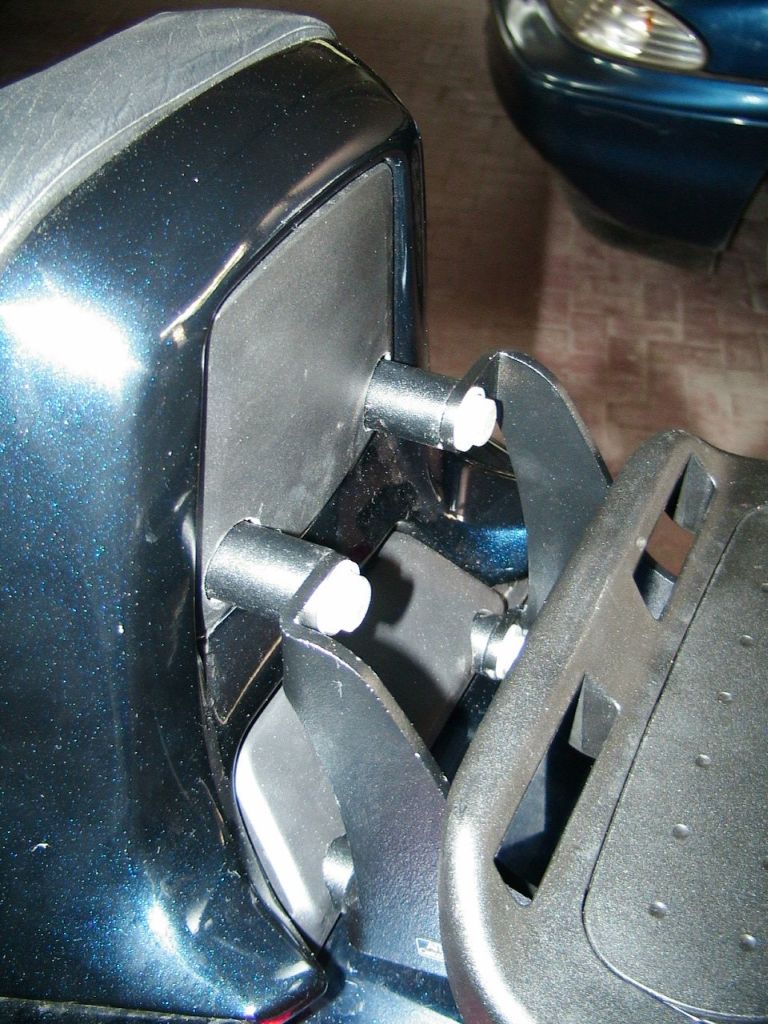

7. Montate le staffe una alla volta, prestando attenzione che i bulloni più lunghi vanno sotto e quelli corti sopra;

La successione dei pezzi e':
esterno: Bullone-rondella-staffa-distanziale-plastica superiore o inferiore (attorno al distanziale)
interno: rondella-dado (qui vi suggerisco di interporre tra dado e rondella delle rondelle anti-svitamento, in pratica quelle dentellate). Stringete bene.

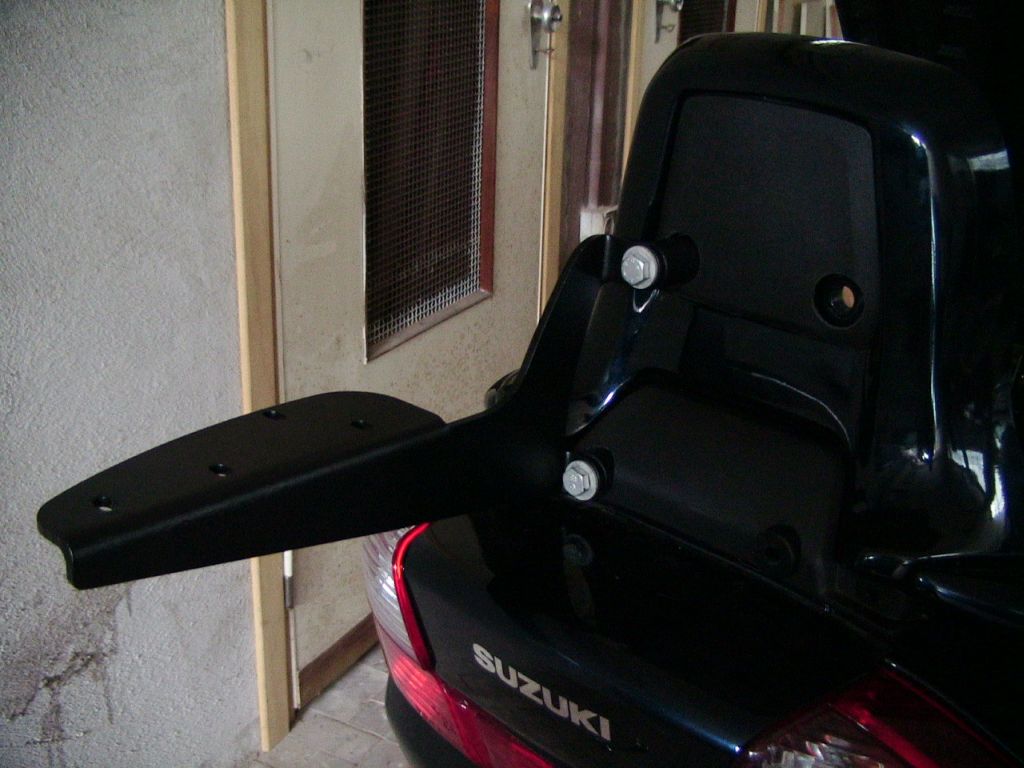

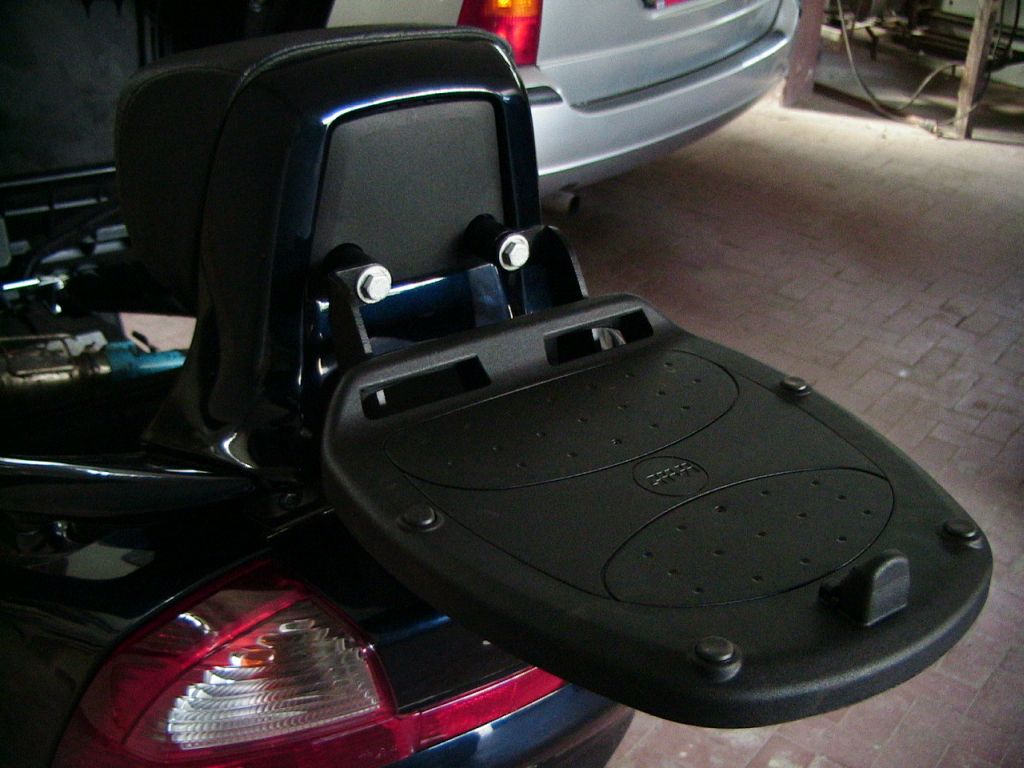

8. Montate la piastra sulle staffe; per i bauletti MonoLock usate la piastra contenuta nel bauletto (NON fate come me che prima ho montato l'altra...), per gli altri quella in dotazione con le staffe (più bella a mio avviso...).

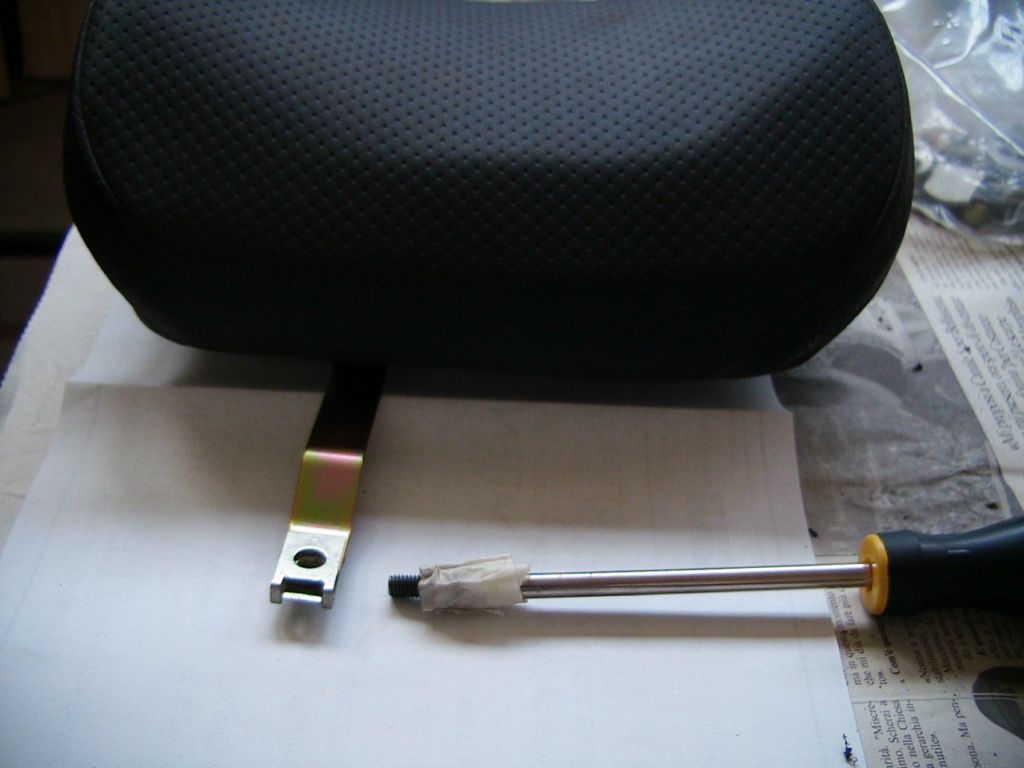

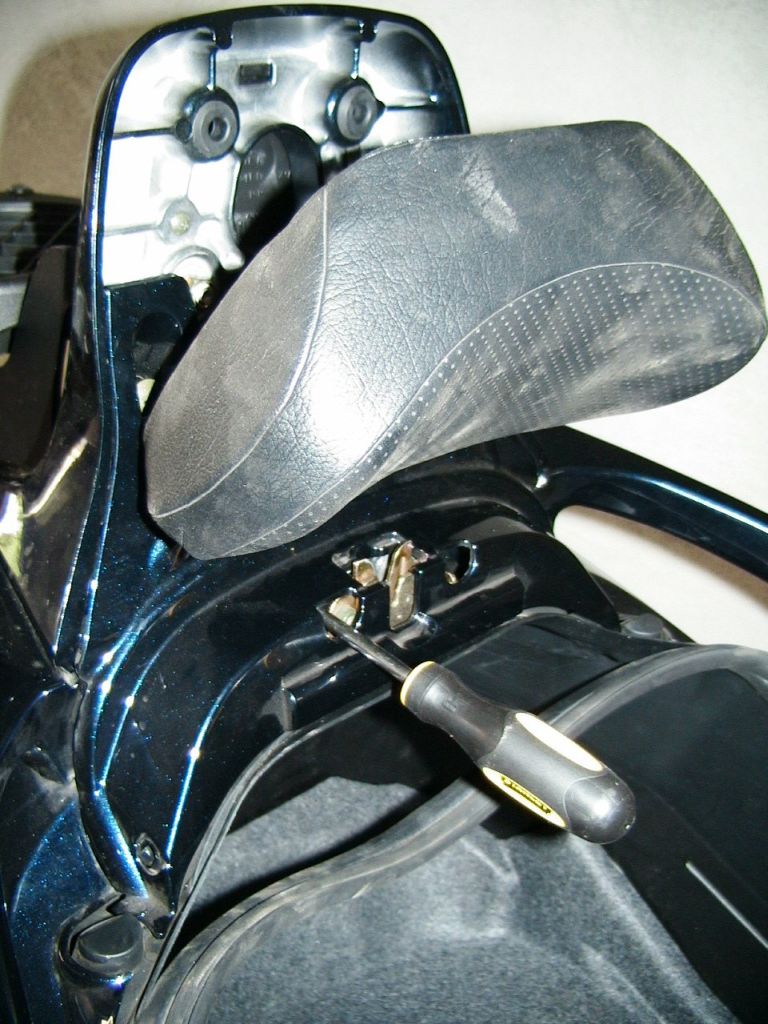

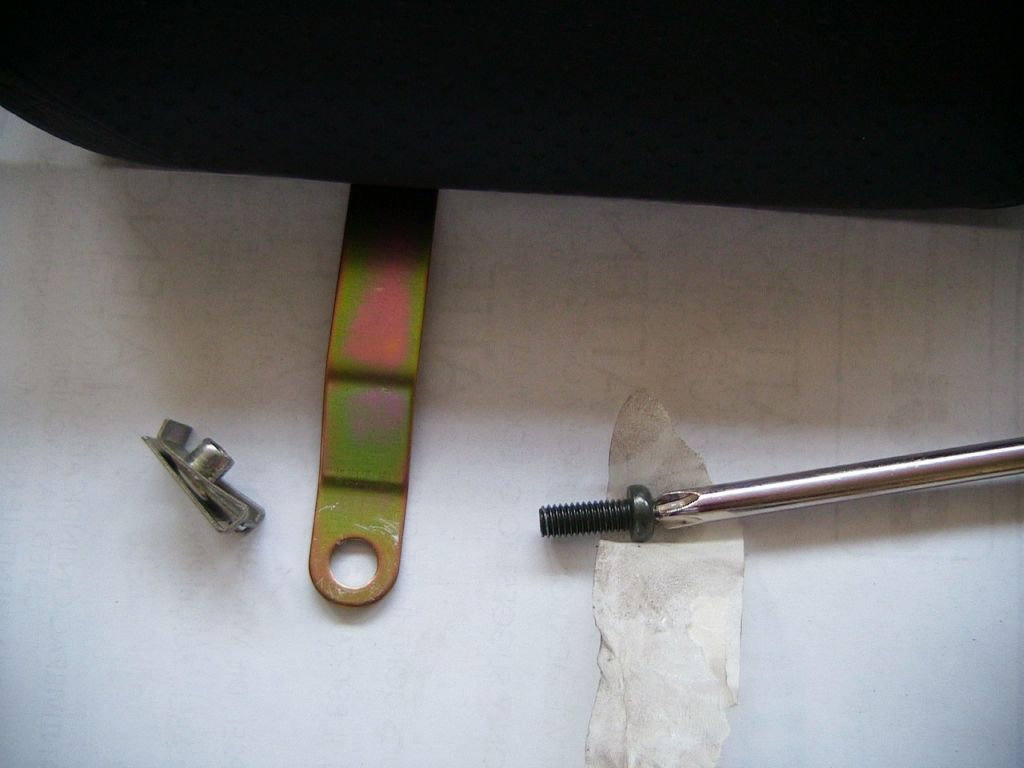

9. Riavvitate le viti della plastica superiore dietro il cuscinetto. Rimontate la plastica verniciata sotto al cuscinetto. Riposizionate il cuscinetto. A questo punto se volete riavvitare la vite che tiene la staffetta di metallo attaccata al cuscinetto, procuratevi una molletta di metallo come quella nelle foto qui sotto, fissatela alla staffetta e riposizionate il cuscinetto. ATTENZIONE, la molletta in questione deve avere una filettatura compatibile con la vite che state fissando. Fissate la vite al cacciavite con del nastro

e fate il "tiro a segno" infilando vite e cacciavite nel buco che c'e' sulla plastica verniciata all'altezza del meccanismo di chiusura del bauletto.

Avvitate, il nastro resterà dentro... pazienza, ma almeno la vite non vi sarà caduta dentro nel tentativo di avvitarla, costringendovi a rismontare la plastica verniciata...

10. Riposizionate la guarnizione, riattaccate la parte superiore del cuscinetto spingendolo indietro sulle molle a pressione. Avete finito.

Ora potete fissare il bauletto alla sua piastra.

ATTENZIONE
Se non avete pratica con il fai-da-te fatevi aiutare da chi è più esperto per non fare danni.
